Jak warunki gruntowe w gminie Wieliczka wpływają na projekt wod-kan

Dlaczego warunki gruntowe mają znaczenie dla projektu wod-kan

Przyłącze wod-kan to przewód ułożony w gruncie na kilkadziesiąt lat. To, w czym leży, wpływa na trzy decyzje projektowe: głębokość posadowienia, przebieg trasy oraz sposób zabezpieczenia wykopu i samej rury. Te same kilkanaście metrów przyłącza na płaskiej, suchej działce i na stoku z płytką wodą gruntową to dwa zupełnie różne projekty.

W gminie Wieliczka widać to wyraźnie. Teren jest w dużej części pagórkowaty, a między wzgórzami biegną doliny potoków, w których woda gruntowa potrafi stać płytko. Do tego dochodzą działki nowo wydzielone z gruntów rolnych — często po niwelacji albo z nasypem. Dlatego warunki gruntowe oceniam na samym początku, jeszcze przed wyznaczeniem trasy, a nie dopiero wtedy, gdy wykonawca otworzy wykop.

Warunki gruntowe w gminie Wieliczka — co spotykam najczęściej

Każda działka jest inna, ale w praktyce projektowej w gminie Wieliczka powtarza się kilka sytuacji. Zestawiam je razem z tym, co oznaczają dla projektu przyłącza:

Rzadko występuje tylko jeden z tych czynników. Najtrudniejsze są działki, na których spadek terenu łączy się z wodą gruntową — wtedy każde rozwiązanie trzeba sprawdzić pod kątem obu ograniczeń jednocześnie. Szerzej opisuję to w przewodniku projekt wod-kan na trudnym terenie.

Głębokość przemarzania a posadowienie przyłącza

Przewód wodociągowy musi leżeć poniżej strefy przemarzania gruntu — inaczej zimą woda w nim zamarznie. Punktem odniesienia jest norma PN-81/B-03020, która dzieli Polskę na strefy przemarzania. Dla rejonu Krakowa i Wieliczki głębokość przemarzania przyjmuje się na 1,2 m, a rurę wodociągową układa się głębiej, z zapasem. Minimalne przykrycie wskazują też warunki techniczne wydane przez gestora sieci, czyli w gminie Wieliczka przez ZGK. Jak wygląda cała procedura w gminie, opisuję w przewodniku projekt wod-kan w gminie Wieliczka.

Zapas głębokości nie jest formalnością, zwłaszcza w gruntach spoistych. Gliny i iły są wysadzinowe: nasiąknięte wodą i zamarznięte zwiększają objętość, a to potrafi przemieścić lub naprężyć przewód ułożony zbyt płytko.

Kanalizacja sanitarna zachowuje się inaczej, bo ścieki płyną grawitacyjnie i nie stoją w rurze. Jej głębokość wynika przede wszystkim z rzędnej wyjścia z budynku, wymaganego spadku i rzędnej studzienki na sieci. Kłopot pojawia się wtedy, gdy spadek terenu i rzędna włączenia wymuszają płytkie ułożenie — wtedy projekt przewiduje izolację termiczną przewodu albo szuka innej trasy.

Spadek terenu i skarpy — wyzwanie dla kanalizacji

Na działce położonej na stoku kanalizacja grawitacyjna ma dwa zagrożenia. Gdy spadek przewodu jest za mały, ścieki płyną zbyt wolno i osadzają się w rurze. Gdy jest za duży, woda odpływa szybciej niż części stałe, które zostają w przewodzie i tworzą zatory. Dla typowego przykanalika z domu jednorodzinnego o średnicy DN160 przyjmuje się minimalny spadek rzędu 1,5%, a zbyt strome odcinki trzeba złagodzić.

Przy dużych różnicach wysokości stosuje się studzienki kaskadowe, które pokonują spadek skokowo, a między nimi przewód biegnie z prawidłowym spadkiem. Często lepsza okazuje się też dłuższa trasa po łagodniejszym zboczu niż najkrótsza w linii prostej. Dla wodociągu spadek terenu jest mniejszym problemem, ale na skarpie trzeba zadbać o stateczność wykopu i o to, żeby spływająca woda nie wymywała zasypki.

Wysoki poziom wód gruntowych

W dolinach potoków i na obniżeniach terenu woda gruntowa stoi często płytko, a wiosną i po długich opadach podnosi się jeszcze wyżej. Dla wykonawcy oznacza to wodę w wykopie, dla projektanta — konieczność przewidzenia odwodnienia na czas robót. Zwykle wystarcza pompowanie wody z wykopu. Przy wyższym poziomie stosuje się igłofiltry, które obniżają zwierciadło wody wokół wykopu, zanim zostanie otwarty.

Druga sprawa to wypór. Pusta rura z tworzywa ułożona poniżej poziomu wody gruntowej ma tendencję do wypływania, zanim wykop zostanie zasypany, dlatego projekt przewiduje odpowiedni sposób jej ułożenia i obciążenia. Przy kanalizacji liczy się też szczelność przewodów i studzienek — w nawodnionym gruncie nieszczelność działa w obie strony i woda gruntowa zaczyna dopływać do kanalizacji.

Nasypy i słabe grunty — jak posadowić rurę

Działki wydzielone z dawnych gruntów rolnych albo przygotowane pod zabudowę bywają niwelowane. Nasyp, który nie był zagęszczany warstwami, osiada nierównomiernie nawet przez kilka lat. Rura ułożona na takim podłożu traci spadek, a na połączeniach pojawiają się nieszczelności — i ujawniają się dopiero po zasypaniu wykopu.

Dlatego w słabym podłożu przewód układa się na zagęszczonej podsypce z piasku lub pospółki i obsypuje tym samym materiałem, zagęszczając go warstwami. Przy większym ryzyku wymienia się grunt pod rurą albo wzmacnia podłoże. Chodzi o równomierne podparcie przewodu na całej długości, a nie tylko w kilku punktach — naprawa źle posadowionego przyłącza oznacza ponowne rozkopanie trasy.

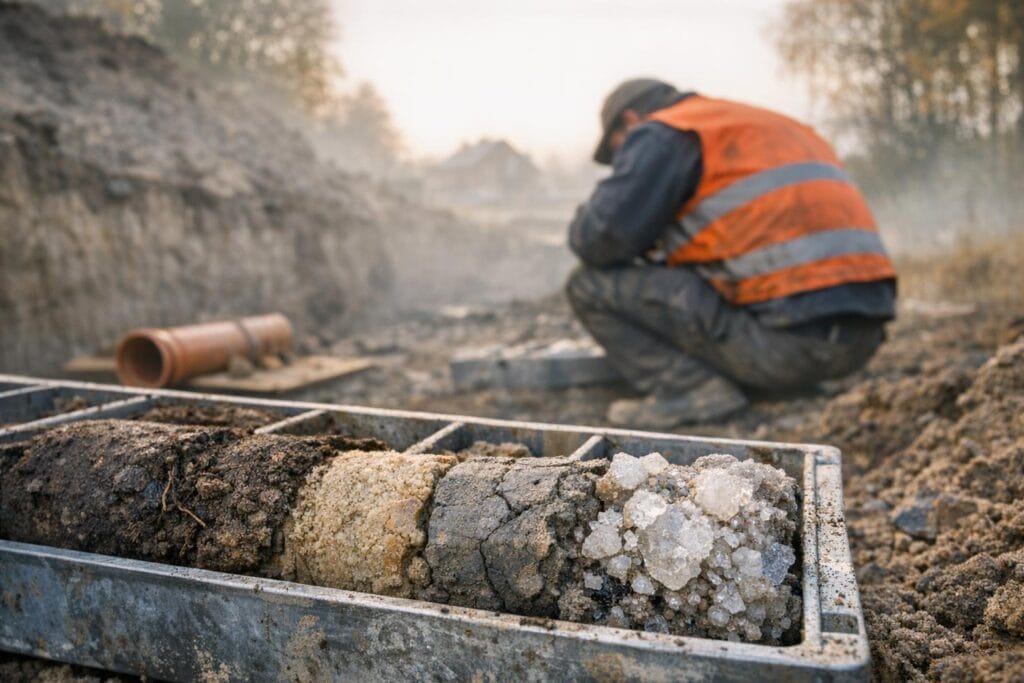

Kiedy zlecić rozpoznanie gruntu przed projektem

Dla prostej działki — płaskiej, bez nasypu i bez wody w pobliżu — zwykle wystarczy ocena na podstawie mapy do celów projektowych i wizji w terenie. Dodatkowe rozpoznanie gruntu warto rozważyć, gdy:

• działka leży na skarpie lub ma duży spadek terenu,
• w pobliżu płynie potok albo działka leży w obniżeniu terenu,
• teren był niwelowany lub wiesz, że na działce jest nasyp,
• sąsiedzi mieli wodę w wykopach pod fundamenty albo zalewane piwnice.

Zanim cokolwiek zlecisz, sprawdź dokumentację domu. Do projektu budowlanego budynku wykonuje się opinię geotechniczną, która opisuje grunt i poziom wody gruntowej na działce. Jeśli ją masz, przekaż ją projektantowi przyłącza — często w zupełności wystarcza i nie trzeba wykonywać nowych badań. O tym, co jeszcze sprawdzić przed zakupem działki, piszę w artykule ocena działki pod kątem wod-kan przed zakupem.

„Najwięcej nerwów kosztują nie trudne działki, tylko te, o których nikt nie wiedział, że są trudne. Woda w wykopie odkryta w dniu robót to przestój ekipy i zmiany w biegu. Ta sama informacja przekazana projektantowi na starcie to zwykle jedno dodatkowe rozwiązanie w projekcie.”

Jak warunki gruntowe wpływają na koszt i czas realizacji

Trudny grunt podnosi przede wszystkim koszt wykonania, a w mniejszym stopniu koszt samego projektu. Głębszy wykop, odwodnienie, umocnienie ścian, wymiana podłoża czy studzienki kaskadowe to realne pozycje w kosztorysie wykonawcy. W projekcie oznaczają więcej analizy i czasem dodatkowe uzgodnienia — na przykład wtedy, gdy łagodniejsza trasa przechodzi przez działkę sąsiada.

Na czas przygotowania dokumentacji grunt wpływa mniej niż formalności. Uzgodniony projekt przyłącza powstaje zwykle w ciągu 2–5 miesięcy, a to, czy trasa wychodzi poza Twoją działkę, ma tu większe znaczenie niż sam rodzaj gruntu. Orientacyjny koszt projektu sprawdzisz w kalkulatorze wyceny projektu przyłącza, a zasady wyceny opisuję na stronie ile kosztuje projekt przyłącza wod-kan.

Najczęściej zadawane pytania (FAQ)

Co warto zapamiętać — podsumowanie

• W gminie Wieliczka o projekcie przyłącza często decyduje spadek terenu, woda gruntowa i nasypy — nie tylko odległość od sieci.
• Przewód wodociągowy musi leżeć poniżej strefy przemarzania: w rejonie Krakowa i Wieliczki to 1,2 m plus zapas.
• Na stoku kanalizację ratuje dobrze poprowadzona trasa i studzienki kaskadowe, a o spadkach decydują rzędne z aktualnej mapy 1:500.
• Wysoka woda gruntowa oznacza odwodnienie wykopu, zabezpieczenie rury przed wyporem i szczelne studnie.
• Opinia geotechniczna z projektu domu często wystarcza — przekaż ją projektantowi na starcie.
