Jak projektować przyłącze na działce o dużym spadku terenu

Dlaczego działka o dużym spadku wymaga innego projektu przyłącza

Na płaskiej działce projekt przyłącza sprowadza się głównie do wyznaczenia trasy i zachowania prawidłowej głębokości. Na stoku kluczowe staje się coś innego: wzajemne położenie wysokościowe budynku, przewodów i sieci w ulicy. To od niego zależy, czy ścieki mogą spływać grawitacyjnie i jakie ciśnienie wody będzie w budynku.

Znaczenie ma przede wszystkim to, czy dom stoi powyżej, czy poniżej sieci. Budynek położony wyżej niż kanał w ulicy zwykle odprowadzi ścieki grawitacyjnie, ale trzeba okiełznać zbyt duży spadek przewodu. Budynek położony niżej może wymagać pompowania ścieków i zabezpieczenia przed cofką. Przy wodociągu sytuacja jest odwrotna — kłopot sprawia raczej dom stojący wysoko ponad siecią, bo ciśnienie spada wraz z wysokością.

Rzędne, mapa i profil podłużny — od tego zaczyna się projekt

Na działce o dużym spadku nie da się zaprojektować przyłącza „na oko”. Podstawą jest mapa do celów projektowych w skali 1:500 z rzędnymi terenu, obejmująca całą trasę — od budynku do miejsca włączenia do sieci. Projektant zestawia na niej trzy wartości: rzędną wyjścia kanalizacji z budynku, rzędną terenu wzdłuż trasy i rzędną sieci, do której przyłącze będzie włączone.

Wynikiem tej analizy jest profil podłużny przyłącza kanalizacyjnego — przekrój pokazujący, na jakiej głębokości biegnie przewód na każdym odcinku i z jakim spadkiem. Na stoku to najważniejszy rysunek w projekcie. Pozwala wychwycić miejsca, w których rura znalazłaby się zbyt płytko, zbyt głęboko albo miałaby spadek poza dopuszczalnym zakresem. Błędu w rzędnych nie da się potem naprawić na budowie bez zmiany projektu.

Budynek powyżej sieci — gdy spadek kanalizacji jest za duży

Intuicja podpowiada, że im większy spadek, tym lepiej ścieki spływają. W kanalizacji tak nie jest. Dla przykanalika z domu jednorodzinnego o średnicy DN160 przyjmuje się minimalny spadek rzędu 1,5%. Przy spadku wyraźnie większym woda odpływa szybciej niż części stałe, które zostają w przewodzie i z czasem tworzą zatory. Dlatego na stromej działce projektant nie prowadzi rury równolegle do terenu, tylko świadomie ogranicza spadek przewodu.

Różnicę wysokości pokonuje się wtedy skokowo — w studzienkach kaskadowych (z przepadem). Między nimi przewód biegnie z prawidłowym spadkiem, a nadmiar wysokości „zrzuca” się w studzience. Czasem lepszym rozwiązaniem jest dłuższa trasa poprowadzona skosem po zboczu niż najkrótsza w linii spadku. Zestawienie typowych sytuacji:

Budynek poniżej sieci — kiedy potrzebna jest przepompownia

Jeśli wyjście kanalizacji z budynku leży niżej niż kanał w ulicy, ścieki nie popłyną grawitacyjnie. Rozwiązaniem jest przydomowa przepompownia ścieków — zbiornik z pompą, która tłoczy ścieki przewodem ciśnieniowym do wyżej położonej kanalizacji. Przewód tłoczny ma niewielką średnicę i nie wymaga spadku, więc można go poprowadzić zgodnie z ukształtowaniem terenu, na głębokości chroniącej przed przemarzaniem.

Sposób włączenia przewodu tłocznego do kanalizacji określa gestor sieci w warunkach technicznych — często wymaga, by ścieki trafiały najpierw do studzienki rozprężnej, a dopiero z niej grawitacyjnie do kanału. Przepompownia to rozwiązanie sprawdzone, ale ma swoje koszty: zasilanie elektryczne, okresowe serwisowanie pompy i alarm sygnalizujący awarię. Dlatego projektant zawsze sprawdza najpierw, czy grawitacji nie da się uratować — na przykład odprowadzając grawitacyjnie parter, a pompując tylko ścieki z piwnicy.

Piwnica a cofka ścieków — o czym łatwo zapomnieć

Na działce położonej poniżej ulicy dochodzi jeszcze jedno ryzyko: cofka. Gdy kanał w ulicy jest przeciążony, na przykład podczas intensywnych opadów, poziom ścieków w sieci podnosi się. Wszystkie przybory sanitarne położone poniżej tzw. poziomu zalewania — umywalka czy prysznic w piwnicy, kratka w garażu — mogą wtedy zostać zalane ściekami cofającymi się z sieci.

Poziom zalewania przyjmuje się zwykle na wysokości terenu lub włazu najbliższej studzienki na sieci, a wiążąco określa go gestor. Przybory poniżej tego poziomu zabezpiecza się zaworem przeciwzalewowym albo odprowadza ścieki przez pompę, która wynosi je ponad poziom zalewania. Tę decyzję trzeba podjąć na etapie projektu — dołożenie zabezpieczenia po wykończeniu piwnicy jest znacznie trudniejsze.

Wodociąg na stoku — jak różnica wysokości zmienia ciśnienie

Przyłącze wodociągowe pracuje pod ciśnieniem, więc spadek terenu nie blokuje doprowadzenia wody. Wpływa jednak na to, jakie ciśnienie dotrze do budynku. Zasada jest prosta: każde 10 metrów różnicy wysokości to około 1 bar. Dom położony 15 metrów powyżej sieci będzie miał ciśnienie niższe o mniej więcej 1,5 bara niż w przewodzie w ulicy.

Gdy ciśnienie w budynku okaże się zbyt niskie, stosuje się zestaw hydroforowy montowany za wodomierzem. Przy odwrotnej sytuacji — budynku znacznie poniżej sieci — ciśnienie może być za wysokie dla instalacji i armatury, a rozwiązaniem jest reduktor ciśnienia. Oba urządzenia są częścią instalacji wewnętrznej, a granicą przyłącza pozostaje wodomierz. Informację o ciśnieniu w sieci warto mieć już na etapie projektu, żeby od razu przewidzieć miejsce na te urządzenia. Więcej o tym, gdzie i jak montuje się wodomierz, piszę w artykule o zabudowie wodomierza przy przyłączu wody.

Głębokość ułożenia przewodów na zmiennym terenie

Przewód wodociągowy musi leżeć poniżej strefy przemarzania, która dla rejonu Krakowa i Wieliczki wynosi 1,2 m. Na płaskiej działce utrzymanie tej głębokości jest proste. Na stoku teren wzdłuż trasy opada lub wznosi się, więc projektant musi sprawdzić przykrycie w wielu punktach, a nie tylko na początku i końcu przyłącza. Wodociąg może w dużej mierze podążać za ukształtowaniem terenu, ale warto unikać lokalnych „garbów” przewodu, w których gromadzi się powietrze.

Kanalizacja nie może podążać za terenem, bo musi zachować spadek. Na stromej działce łatwo więc o sytuację, w której przewód w jednym miejscu leży bardzo głęboko, a w innym zbyt płytko. Zbyt płytkie odcinki zabezpiecza się izolacją termiczną, zbyt głębokie rozwiązuje się zmianą trasy albo studzienką kaskadową. Profil podłużny pozwala znaleźć takie miejsca, zanim ekipa zacznie kopać.

Wykop na skarpie — wykonanie i zabezpieczenia

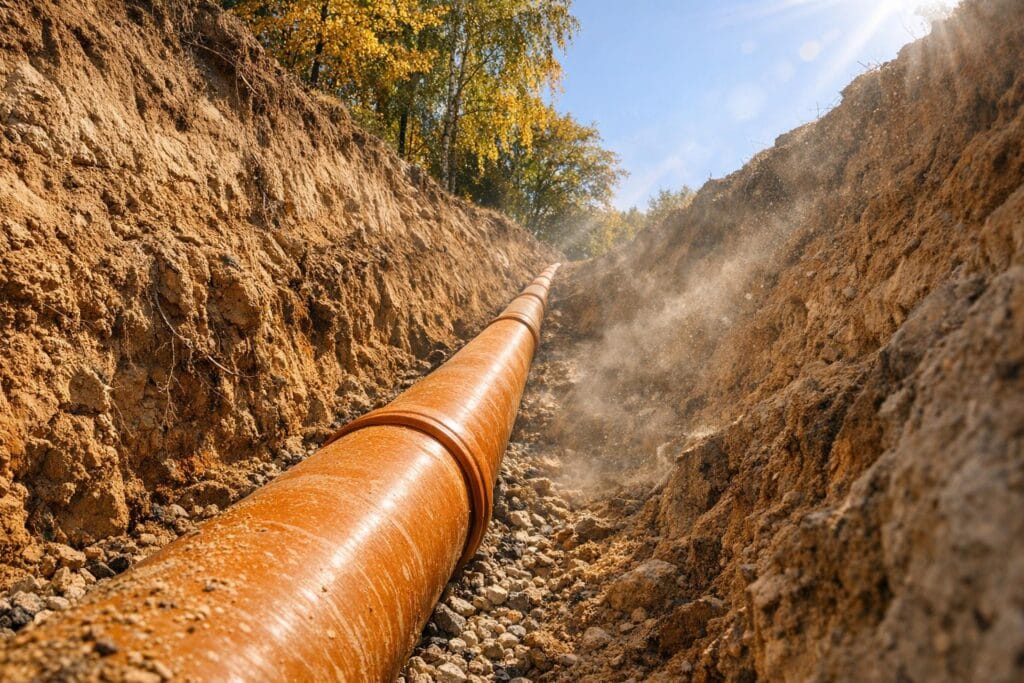

Wykop prowadzony w poprzek lub wzdłuż stoku wymaga więcej uwagi niż na płaskim terenie. Głębsze wykopy trzeba umocnić lub wykonać ze skarpowanymi ścianami, a urobek składować tak, żeby nie obciążał krawędzi wykopu od strony wyższej. Prace najlepiej planować na okres bez długotrwałych opadów — woda spływająca po zboczu wpada do wykopu i rozmywa jego dno.

Na stoku warto też pomyśleć o tym, co dzieje się po zasypaniu. Luźna obsypka wokół rury działa jak drenaż: woda opadowa płynie wzdłuż przewodu i może wypłukiwać grunt. Dlatego przy dużych spadkach zasypkę zagęszcza się starannie warstwami, a projekt może przewidywać przegrody ograniczające przepływ wody wzdłuż wykopu. Przy działkach na skarpach warto sięgnąć też do opinii geotechnicznej wykonanej na potrzeby projektu domu — zawiera informacje o gruncie i wodzie gruntowej przydatne również przy przyłączu.

„Na stoku najdroższe błędy nie biorą się z trudnego terenu, tylko z braku rzędnych. Kilka centymetrów różnicy na wyjściu kanalizacji z budynku potrafi zdecydować o tym, czy wystarczy grawitacja, czy trzeba kupić przepompownię.”

Koszt i czas — co realnie dochodzi na działce ze spadkiem

Działka o dużym spadku nie zawsze oznacza droższe przyłącze. Jeśli budynek stoi powyżej sieci, a spadek da się rozłożyć na jedną lub dwie studzienki kaskadowe, różnica w koszcie bywa niewielka. Wyraźnie droższe są sytuacje wymagające przepompowni — dochodzi zakup urządzenia, zasilanie, przewód tłoczny i późniejszy serwis — oraz trasy wymagające głębokich lub umacnianych wykopów.

Na projekt składa się więcej analiz: profil podłużny, sprawdzenie ciśnienia i poziomu zalewania, czasem kilka wariantów trasy. Dla inwestora najważniejsze jest, żeby te koszty poznać przed rozpoczęciem budowy, a nie po odkryciu problemu w wykopie.

Jak przygotować się do projektu przyłącza na stoku

Im więcej danych wysokościowych projektant dostanie na starcie, tym mniejsze ryzyko, że projekt trzeba będzie przerabiać. Przed zleceniem projektu warto zebrać:

• projekt budynku z rzędną posadzki parteru i ewentualnej piwnicy,
• informację, gdzie kanalizacja wychodzi z budynku i czy w piwnicy będą odpływy,
• aktualną mapę do celów projektowych z rzędnymi terenu wzdłuż całej trasy,
• warunki techniczne od gestora z miejscem włączenia do sieci,
• plany zmiany ukształtowania działki — nasypy, niwelacje, murki oporowe — z rzędnymi projektowanymi,
• opinię geotechniczną, jeśli była wykonana dla projektu domu.

Szczególnie ważny jest punkt o planowanych zmianach terenu. Jeśli działka zostanie wyrównana lub podniesiona nasypem, przyłącze trzeba zaprojektować do terenu docelowego, a nie do stanu z mapy.

Najczęściej zadawane pytania (FAQ)

Co warto zapamiętać — podsumowanie

• Na działce o dużym spadku o projekcie decyduje położenie budynku względem sieci — powyżej czy poniżej.
• Zbyt duży spadek kanalizacji jest równie szkodliwy jak zbyt mały; różnicę wysokości pokonuje się studzienkami kaskadowymi.
• Budynek poniżej kanału w ulicy wymaga przepompowni, a przybory w piwnicy — zabezpieczenia przed cofką.
• Każde 10 m różnicy wysokości zmienia ciśnienie wody o około 1 bar — stąd hydrofor albo reduktor za wodomierzem.
• Podstawą projektu na stoku są dokładne rzędne i profil podłużny, a także rzędne docelowego terenu po niwelacji.
