Jak dobrać średnicę przyłącza wodociągowego do potrzeb budynku

Od czego zależy średnica przyłącza wodociągowego

Średnica przyłącza nie jest wybierana z katalogu „dla domu” ani „dla bloku”. Projektant dobiera ją tak, żeby w chwili największego rozbioru wody przepływ był wystarczający, prędkość wody w rurze mieściła się w rozsądnym zakresie, a ciśnienie przy najbardziej niekorzystnie położonym punkcie czerpalnym pozostało odpowiednie.

Na wynik wpływają cztery grupy danych: zapotrzebowanie na wodę w budynku, ciśnienie w sieci w miejscu włączenia, długość i przebieg przyłącza oraz różnica wysokości między siecią a budynkiem. Do tego dochodzą wymagania gestora sieci — w Krakowie Wodociągów Miasta Krakowa, w gminie Wieliczka ZGK — które mogą wskazywać materiał, minimalną średnicę albo sposób włączenia.

Zapotrzebowanie na wodę — przepływ dobowy i obliczeniowy

Zapotrzebowanie na wodę opisuje się na dwa sposoby i warto je rozróżniać. Zapotrzebowanie dobowe mówi, ile wody budynek zużyje w ciągu doby — podaje się je m.in. we wniosku o warunki techniczne i wynika głównie z liczby mieszkańców. Dla średnicy ważniejszy jest jednak przepływ obliczeniowy, czyli chwilowy przepływ w momencie, gdy jednocześnie pracuje kilka punktów poboru.

Przepływ obliczeniowy wyznacza się z tzw. normatywnych wypływów wszystkich przyborów w budynku — umywalek, natrysków, wanien, zlewozmywaka, pralki, zmywarki, zaworów ogrodowych — z uwzględnieniem tego, że nie wszystkie pracują naraz. Metodykę podaje norma PN-92/B-01706. Dla typowego domu jednorodzinnego przepływ obliczeniowy jest niewielki, ale dwie łazienki z natryskami deszczownicowymi i instalacja do podlewania ogrodu potrafią go wyraźnie podnieść.

Ciśnienie w sieci i straty ciśnienia na przyłączu

Drugą stroną obliczeń jest ciśnienie. Warunki techniczne od gestora zawierają informacje o sieci w miejscu włączenia, a projektant sprawdza, ile ciśnienia „zostanie” po drodze do budynku. Ciśnienie maleje na długości przewodu, na kształtkach, na wodomierzu i zaworze antyskażeniowym, a także wraz z wysokością — każde 10 metrów różnicy poziomów to około 1 bar.

Im dłuższe przyłącze i im mniejsza średnica, tym większe straty ciśnienia. Przy krótkim przyłączu w mieście zwykle nie stanowi to problemu. Przy działce położonej daleko od sieci albo wyraźnie wyżej niż przewód w ulicy właśnie straty ciśnienia mogą przesądzić o wyborze większej średnicy lub o konieczności zastosowania zestawu hydroforowego za wodomierzem.

Typowe średnice przyłączy — orientacyjne zestawienie

Choć każdą średnicę trzeba policzyć, w praktyce pewne wartości powtarzają się dla podobnych budynków. Przyłącza wodociągowe wykonuje się dziś najczęściej z rur polietylenowych PE, oznaczanych średnicą zewnętrzną. Poniższe zestawienie ma charakter orientacyjny — ostateczną wartość wyznacza projekt i warunki gestora:

Dla budynków, w których wymagana jest wewnętrzna instalacja przeciwpożarowa z hydrantami, średnicę dobiera się także pod kątem przepływu gaszenia — i wtedy bywa ona wyraźnie większa, niż wynikałoby z samego zużycia wody.

Średnica zewnętrzna a wewnętrzna — jak czytać oznaczenia rur

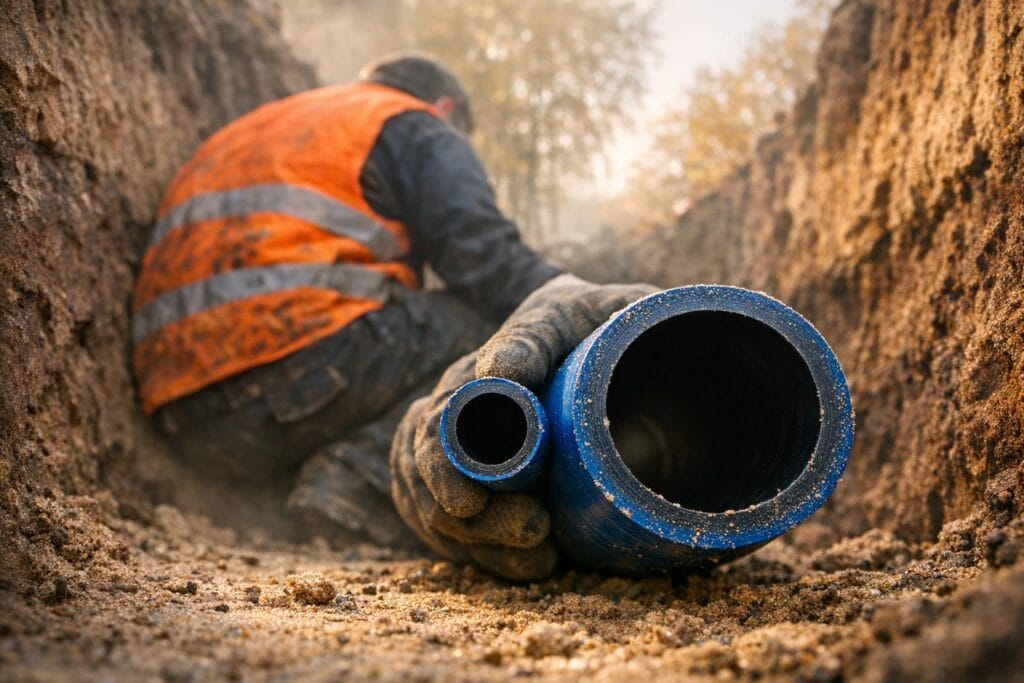

Przy rurach polietylenowych łatwo o nieporozumienie. Oznaczenie „PE 40″ czy „dz 40″ dotyczy średnicy zewnętrznej, a o przepływie decyduje średnica wewnętrzna, mniejsza o dwie grubości ścianki. Grubość ścianki zależy od klasy rury, opisanej współczynnikiem SDR. Dla typowych rur wodociągowych PE100 SDR11, przeznaczonych na ciśnienie 16 barów, rura 32 mm ma średnicę wewnętrzną około 26 mm, a rura 40 mm — około 33 mm.

Ma to znaczenie, gdy porównuje się przyłącze z rurami instalacji wewnętrznej wykonanej z innego materiału albo ze starym przyłączem stalowym opisanym średnicą nominalną w calach. Dwie rury „o tej samej średnicy” z różnych materiałów mogą mieć zupełnie inny przekrój przepływu. Dlatego w projekcie podaje się pełne oznaczenie: materiał, średnicę zewnętrzną, SDR i ciśnienie nominalne. Jeśli wymieniasz stare przyłącze, warto też pamiętać, gdzie kończy się przyłącze, a zaczyna instalacja w budynku — wyjaśniam to w artykule o różnicach między przyłączem a instalacją wewnętrzną.

Średnica przyłącza a wodomierz

Wodomierz wyznacza granicę przyłącza wodociągowego i jest jego nieodłącznym elementem. Jego wielkość również dobiera się do przepływu. W domach jednorodzinnych stosuje się zwykle wodomierze o nominalnym strumieniu objętości Q3 = 2,5 m³/h. Za duży wodomierz gorzej rejestruje małe przepływy — kapiący kran czy nocne uzupełnianie spłuczki — przez co część zużycia umyka pomiarowi.

W projekcie zestaw wodomierzowy obejmuje też zawory odcinające i zawór antyskażeniowy, a każdy z tych elementów to dodatkowa strata ciśnienia uwzględniana w obliczeniach. Szczegóły dotyczące lokalizacji i montażu opisuję w artykule o zabudowie wodomierza przy przyłączu wody.

Błąd niedowymiarowania — gdy rura jest za mała

Zbyt mała średnica daje o sobie znać w chwilach największego rozbioru. Gdy jednocześnie pracuje natrysk, pralka i zmywarka, ciśnienie w instalacji wyraźnie spada. Najbardziej odczuwają to przybory, które potrzebują stabilnego ciśnienia: baterie termostatyczne, natryski deszczownicowe czy przepływowe podgrzewacze wody, które przy zbyt niskim ciśnieniu potrafią się wyłączać.

Poprawienie takiego błędu jest kosztowne, bo oznacza wymianę przewodu ułożonego w ziemi — często pod podjazdem lub ogrodem. Dlatego oszczędzanie na średnicy przyłącza rzadko się opłaca: różnica w cenie rury między sąsiednimi średnicami jest niewielka w porównaniu z kosztem ponownego wykopu.

Błąd przewymiarowania — dlaczego „na zapas” szkodzi

Odwrotny błąd jest mniej oczywisty. Przy zbyt dużej średnicy woda w przyłączu płynie bardzo wolno, a w domu jednorodzinnym przez większą część doby stoi w rurze. Długi czas przebywania wody w przewodzie sprzyja pogorszeniu jej jakości — wzrostowi temperatury latem, osadom i rozwojowi mikroorganizmów. Z tego powodu gestorzy sieci nie akceptują średnic wyraźnie przekraczających potrzeby budynku.

Przewymiarowanie ma też wymiar finansowy: większa rura, większe kształtki i czasem większy wodomierz. Rozsądny zapas to uwzględnienie realnych planów — na przykład drugiego lokalu czy instalacji nawadniającej — a nie projektowanie pod hipotetyczne scenariusze.

Średnica a koszt przyłącza

W typowym przyłączu do domu jednorodzinnego średnica nie jest głównym składnikiem kosztu. Znacznie większy wpływ mają długość trasy, głębokość wykopu, przejście pod drogą czy konieczność wykonania studni wodomierzowej. Różnica między przyłączem o średnicy 32 i 40 mm w kosztach materiałów jest zwykle niewielka.

Inaczej jest przy budynkach wielorodzinnych i usługowych — tam większe średnice pociągają za sobą droższą armaturę i większe wodomierze. Orientacyjny koszt samego projektu sprawdzisz w kalkulatorze wyceny projektu przyłącza, a szerzej o cenach piszę w artykule o koszcie projektu przyłącza wodociągowego.

Jakie dane przygotować do doboru średnicy

Projektant policzy średnicę, jeśli dostanie komplet informacji o budynku. Przed zleceniem projektu warto przygotować:

• liczbę mieszkańców lub użytkowników budynku,
• liczbę łazienek i rodzaj przyborów — zwłaszcza natryski deszczownicowe, wanny z dużym wypływem, przepływowe podgrzewacze wody,
• informację o podlewaniu ogrodu lub instalacji nawadniającej,
• plany dotyczące drugiego lokalu lub działalności usługowej,
• warunki techniczne od gestora z danymi o sieci,
• projekt budynku z wysokością najwyżej położonych punktów czerpalnych.

„Inwestorzy często proszą o większą rurę, »żeby było lepiej«. Tymczasem przyłącze dobrze policzone pod realne potrzeby domu daje dobre ciśnienie i świeżą wodę — a zapas na wyrost oznacza wodę, która stoi w rurze.”

Najczęściej zadawane pytania (FAQ)

Co warto zapamiętać — podsumowanie

• Średnicę przyłącza wyznacza się z obliczeń: przepływu obliczeniowego, ciśnienia w sieci i strat ciśnienia na przyłączu.
• Dla średnicy ważniejszy jest chwilowy przepływ przy jednoczesnej pracy przyborów niż dobowe zużycie wody.
• Domy jednorodzinne mają zwykle przyłącza PE o średnicy 32–40 mm, ale wartość zawsze potwierdza projekt.
• Za mała średnica obniża ciśnienie przy dużym rozbiorze, za duża pogarsza jakość wody stojącej w rurze.
• Plany rozbudowy, drugi lokal czy nawadnianie ogrodu trzeba zgłosić już we wniosku o warunki techniczne.
